| ハッチ形状 | XxY | A | B | C 半径 |
|---|---|---|---|---|
| 丸形 | Ø610 | Ø590 | - | - |

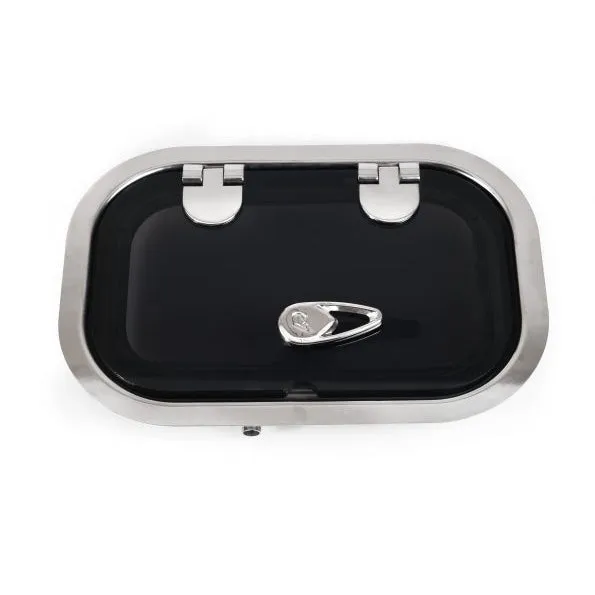

| 長四角形 | 454 x 309 | 435 | 290 | 100 |

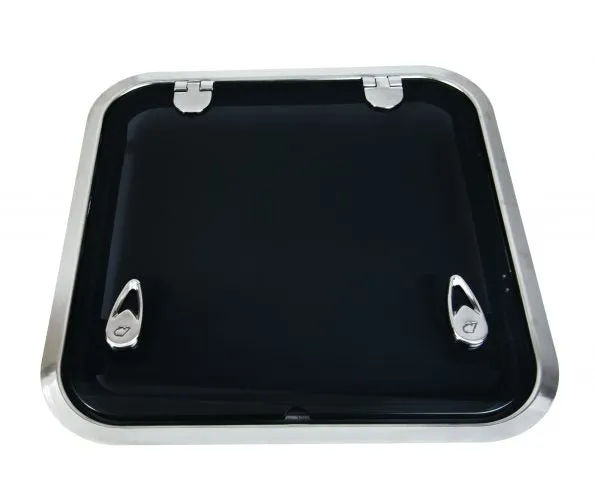

| 四角形500x500 | 614 x 614 | 595 | 595 | 99,5 |
| 品番 | 仕様 | 寸法 [mm] | 高さ[mm] | 重量 [g] |
|---|---|---|---|---|
| HF6111-2300 | 長四角形ﾊｯﾁﾁｰｸﾃﾞｯｷ | 200x340 | 1.5 | 5000 |
| HF7111-2300 | 長四角形ﾊｯﾁ ﾃﾞｯｷFRP | 200x340 | 1.5 | 4000 |
| HF6111-5500 | 四角形ﾊｯﾁﾁｰｸﾃﾞｯｷ | 500x500 | 1.5 | 9500 |
| HF7111-5500 | 四角形ﾊｯﾁﾃﾞｯｷFRP | 500x500 | 1.5 | 9500 |
| HF6311-0500 | 丸形ﾊｯﾁﾁｰｸﾃﾞｯｷ | 500 | 1.5 | 9500 |
| HF7311-0500 | 丸形ﾊｯﾁﾃﾞｯｷFRP | 500 | 1.5 | 9500 |
